自限溫電熱帶電氣連接及溫控控制簡單說明
2014-5-4 來源： 瀏覽：5493
自限溫電熱帶它基本結構用ptc半導體包裹2股平行的金屬導線。其發熱體為伴導體，2股平行的金屬導線，只是起到導電的作用。所有的自限溫電伴熱帶均為并聯電熱帶，它區別其他以往電源線的安裝方式，無需兩端接電和正負極。只要考慮一端，另外一端封住絕緣即可，并且可隨意剪切。
同時，因?yàn)镻TC半導體的作用，自限式它可自行控制溫度。所以無需其他溫控裝置。所以簡單的安裝說明是：它無溫控直接接上電源即可使用。為了考慮其接電安全或是使用在防爆場所。常配備一個黑色長方體的盒子。這就是我們所見的，電源接線盒。做法是動力電纜拉到電源接線盒上面，然后電伴熱帶接到電源接線盒，通過它給電伴熱供電。此外還有一個黑色的類似于墨水的小盒子。它是用于絕緣尾端用的尾端接線盒，做法為將電熱帶末端剪成斜角。直接塞入。

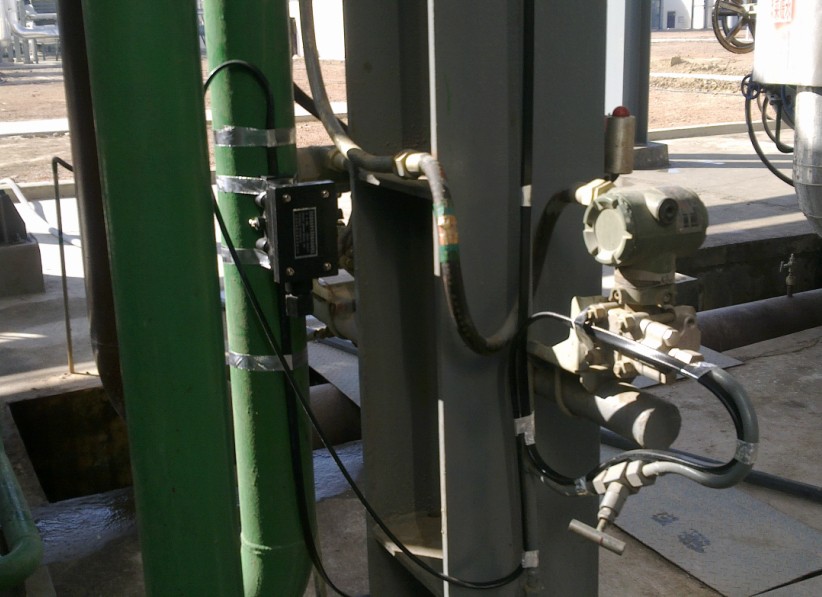

當需要精確控溫的情況下，自限溫電伴熱需要使用溫控器。它的形狀類似于電源接線盒，只是多了一個彈簧式的金屬探頭。它是用于感知需伴熱體的溫度。它的做法是將電源線進入溫控器然后輸出的電源線接接線盒，100米范圍內的單一回路安裝位置說明如下：
電源線→溫控器→電源線→電熱帶→尾端
如果不止一個回路的話，例如1000米的電熱帶，10個回路，需要集中控制，那我們經不能使用用溫控器，需要配備配電箱，配電箱回路需根據現場電氣分布及管道設備位置；
如果不止一個回路的話，例如1000米的電熱帶，10個回路，需要集中控制，那我們經不能使用用溫控器，需要配備配電箱，配電箱回路需根據現場電氣分布及管道設備位置；
